Nazwa

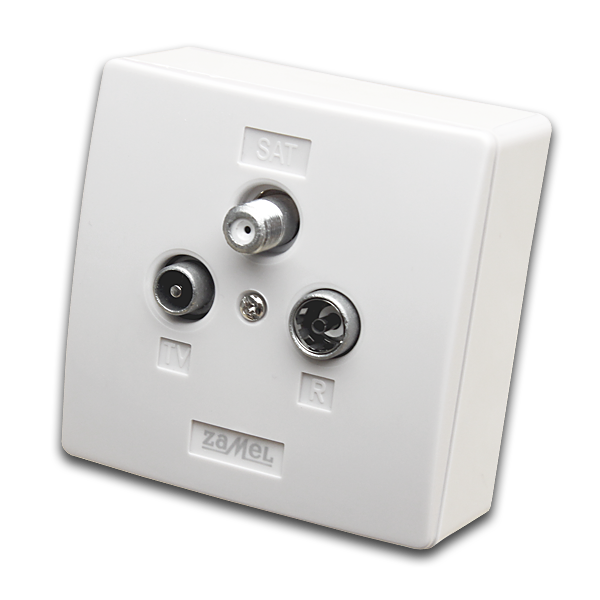

GNIAZDO RTV-SAT ZAKOŃCZENIOWE NATYNKOWE

Opis

  • Przeznaczone do instalacji RTV-SAT analogowych i cyfrowych,
  • gniazdo końcowe do systemów antenowych typu gwiaździstego lub indywidualnych instalacji antenowych RTV i SAT,
  • zapewnia rozdzielenie sygnału z multiswitcha lub sumatora na sygnały R, TV, SAT,
  • jeden port wejściowy dla przewodu współosiowego doprowadzającego sygnał w. cz. 5÷2400 MHz,
  • dwa porty wyjściowe zgodne z normą IEC 60169-2 do podłączenia odbiornika radiowego „R” i odbiornika telewizyjnego „TV”,
  • jeden port wyjściowy typu „F” do podłączenia tunera SAT,
  • wykorzystanie zakresów częstotliwości pasm TV, R i SAT rozszerzonego do 2,4 GHz,
  • pełna charakterystyka przenoszenia w poszczególnych pasmach,
  • wysoka separacja pomiędzy poszczególnymi portami,
  • przenosznie napięcia DC na wyjściu SAT,
  • galwaniczne oddzielenie wejścia od wyjść TV i R,
  • niezawodność i powtarzalność parametrów dzięki wykonaniu w technologi SMT,
  • obudowa o wysokiej skuteczności ekranowania wykonana ze stopu ZnAl,
  • gniazdo może być stosowane jako sumator sygnału R, TV, SAT.


DANE HANDLOWE (NAR-SAT 1.4/NT)
Waga 140 g
Wymiary 93x83x40 mm
Opakowanie zbiorcze 48 [szt.]

DANE TECHNICZNE (NAR-SAT 1.4/NT)
Symbol NAR-SAT 1.4/NT
Zakres częstotliwości toru wejścia 5 ÷ 2400 MHz
Zakres częstotliwości toru TV 5 ÷ 70, 120 ÷ 862 MHz
Zakres częstotliwości toru R 88 ÷ 108 MHz
Zakres częstotliwości toru SAT 950 ÷ 2400 MHz
Tłumienność w torze TV ≤ 2 dB
Tłumienność w torze R ≤ 1,8 dB
Tłumienność w torze SAT ≤ 1,3 dB
Tłumienność przenikowa TV-R ≥ 32,3 dB
Tłumienność przenikowa TV-SAT ≥ 11,2 dB
Złącze wyjściowe R IEC żeńskie
Złącze wyjściowe TV IEC męskie
Złącze wyjściowe SAT Typu F
Impedancja wejście / wyjście 75 Ω / 75 Ω
Obudowa Natynkowa
Kolor Biały
Zgodność z normami PN-EN 50083
PN-EN 60728-11






































NAR-SAT 1.4/NT


informacje
Dokumentacja:
specyfikacja techniczna
schemat wewnetrzny
wymiary

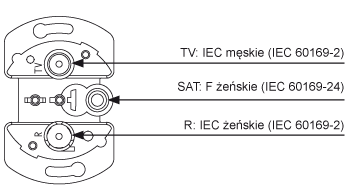

interfejsy
instrukcja obsługi
opinia techniczna

Schematy i rysunki:

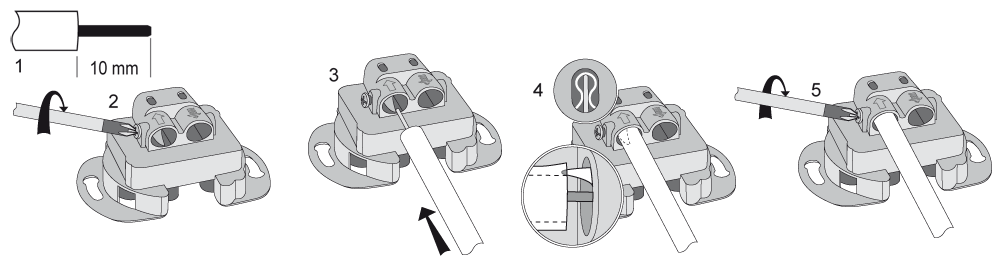

montaż kabla
przykład instalacji
wygląd mechanizmu

Charakterystyki:
tłumienność WE-R
tłumienność WE-TV
tłumienność WE-SAT
